当年以 Dual BIOS 出名的技嘉主板，也有因为 BIOS 损坏而无法触发的一天……

故障现象

简单介绍下平台：GA-Z97X-UD3H (rev 1.1)，Intel Core i5-4690K, 芝奇 Ripjaws X 4GB DDR3 2133 x4。

第 1 次上电冷启动，必定不触发，掉电；接着第 2/3 次启动，有概率过自检，但也会很快掉电。如果拆掉 CPU，会反复重启，和第 1 次的故障现象一样。

内存问题已排除，故障基本锁定 CPU 和主板。

后来我寻思，不是双 BIOS 吗，就用网上的办法（具体忘了，好像是接地片选），让主板识别不到主 CMOS 芯片，强制从副 BIOS 启动。不过这个幽默 UD3H，ATX 标准尺寸撑不满就不说了，连 DUALBIOS™ 都不是全功能的。如果是 UD5H 或更高的型号，主副 BIOS 是可以直接切换的，而 UD3H 这个，竟然只能从副 BIOS 启动，把核心区域刷回主 BIOS，然后再从主 BIOS 启动。这意味着如果主 BIOS 的芯片物理损坏，或者非核心区域损坏，是没法恢复的。

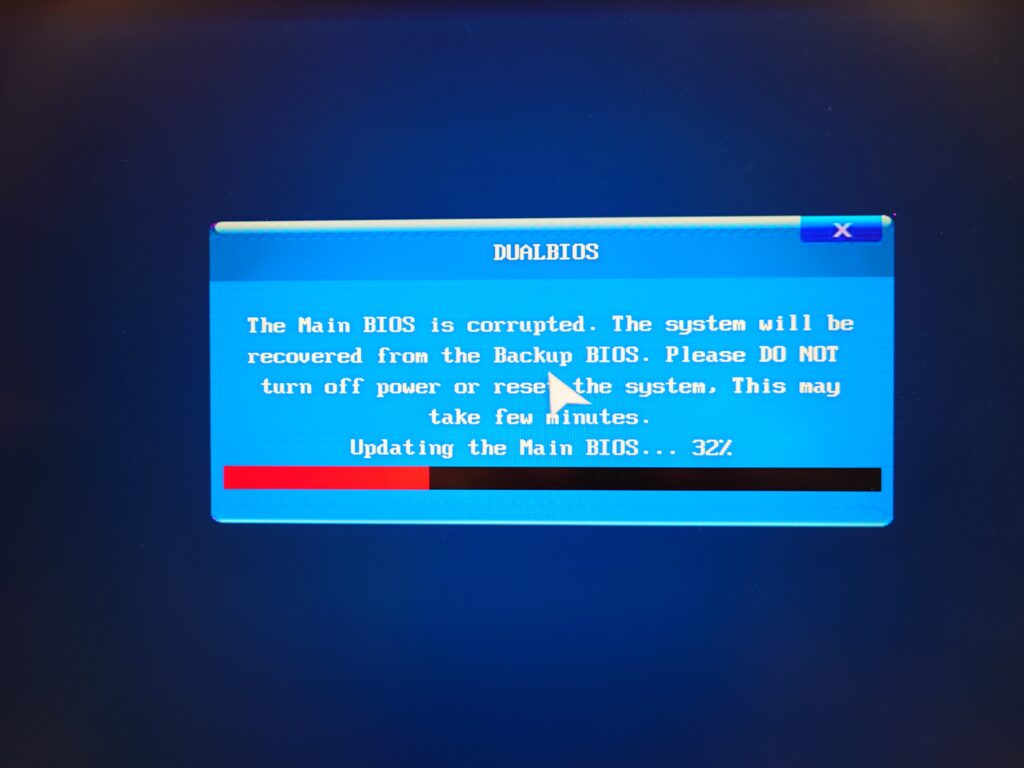

从备份 BIOS 恢复之后，故障依旧。

故障定位

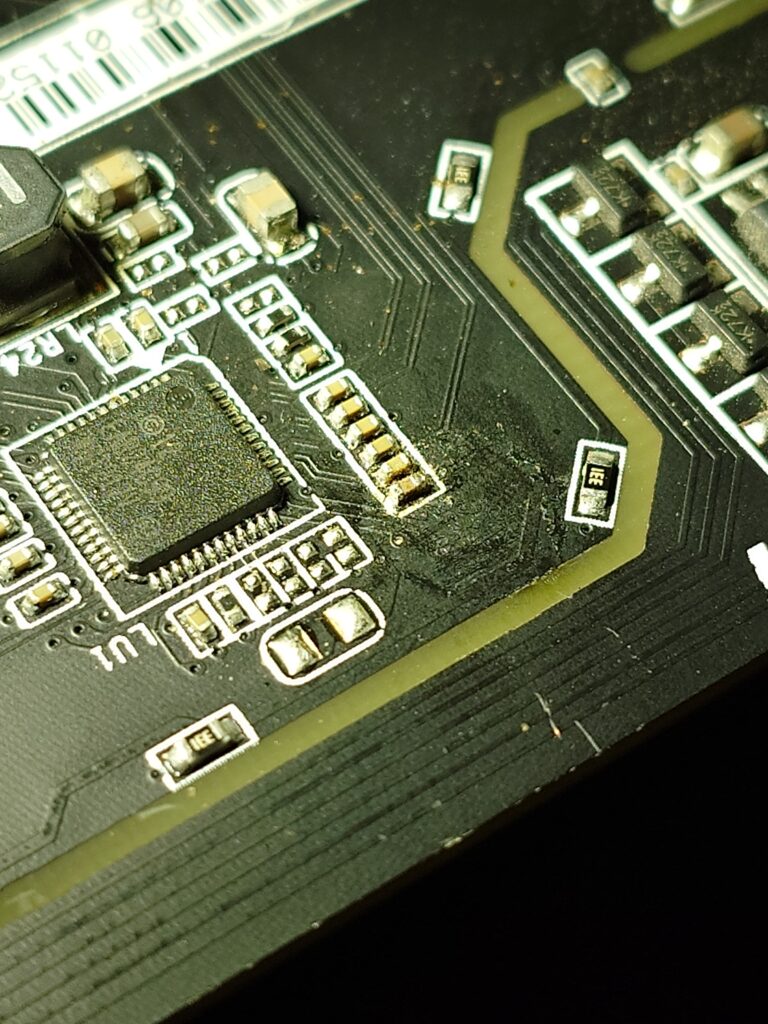

软件上没招了，那就硬件上看看。仔细检查所有的元件，发现网卡边上有一个电容炸了。

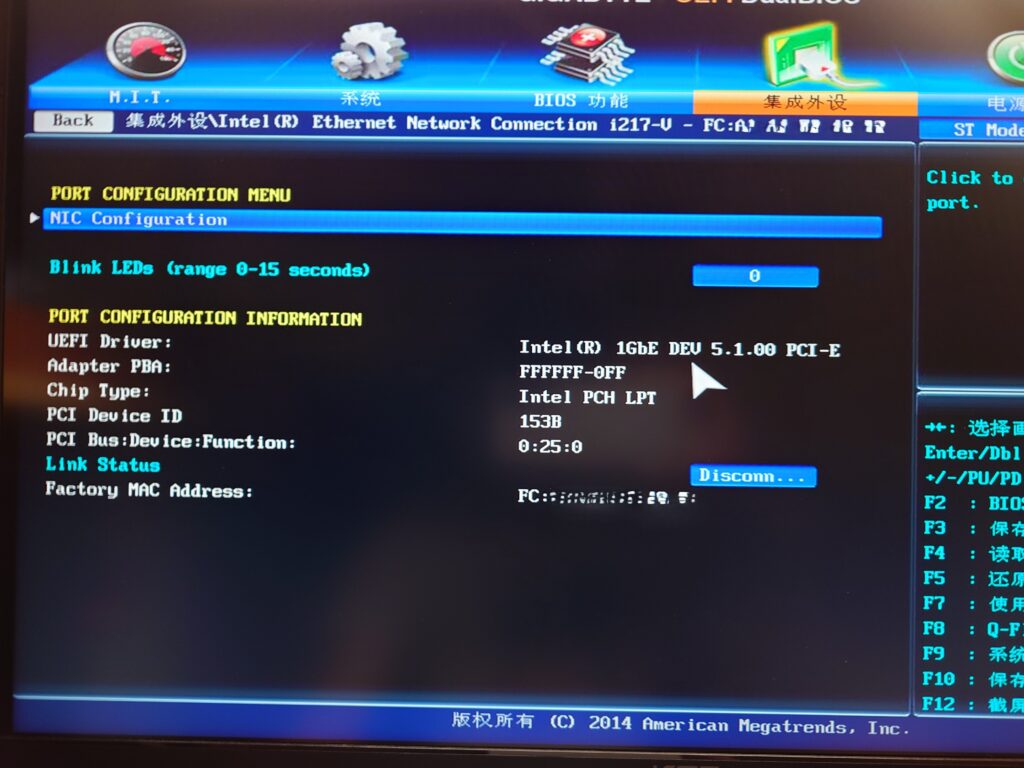

但我想不通为什么网卡爆一个电容会导致无法启动。按理说电容在一定程度上是“可有可无”的，不过我想到 BIOS 里的 Adapter PBA 变成了奇怪的数值（FFFFFF-0FF），它与主板上的条码贴纸不一致，说明确实有影响。

然后我想着这网卡怎么能影响 BIOS 呢，去网上查了一下，好家伙，网卡的 ROM 也是存在 CMOS 里的，而且如果检测不通过，确实有可能拒绝启动的。这和我的故障现象一致。

故障修复

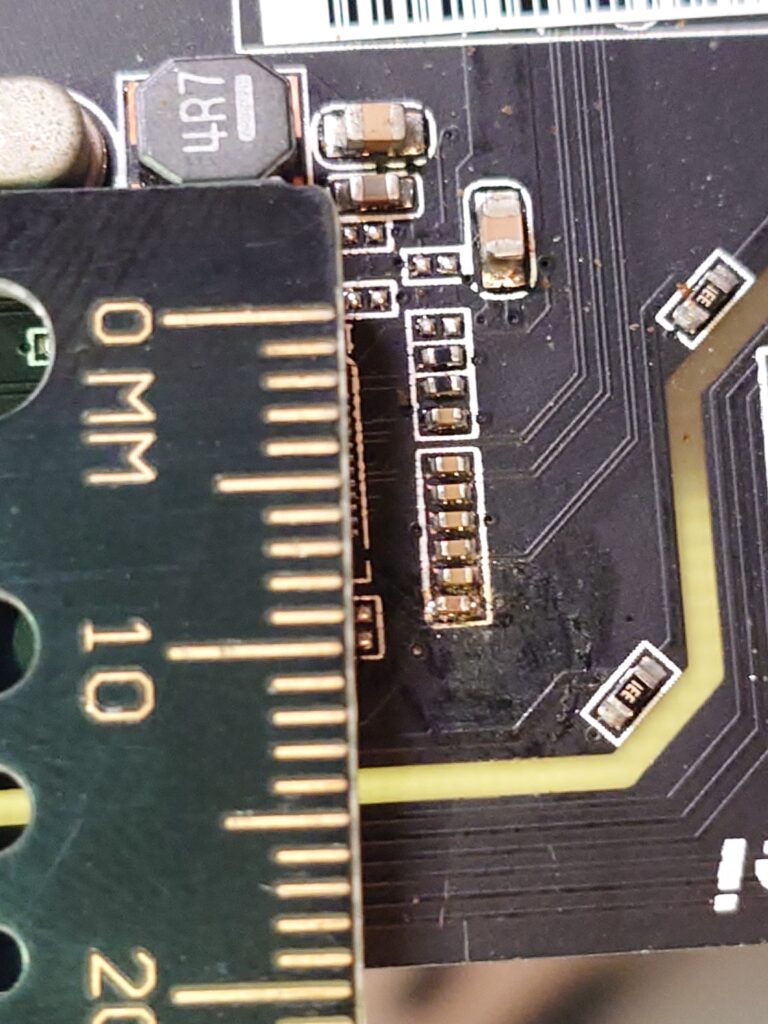

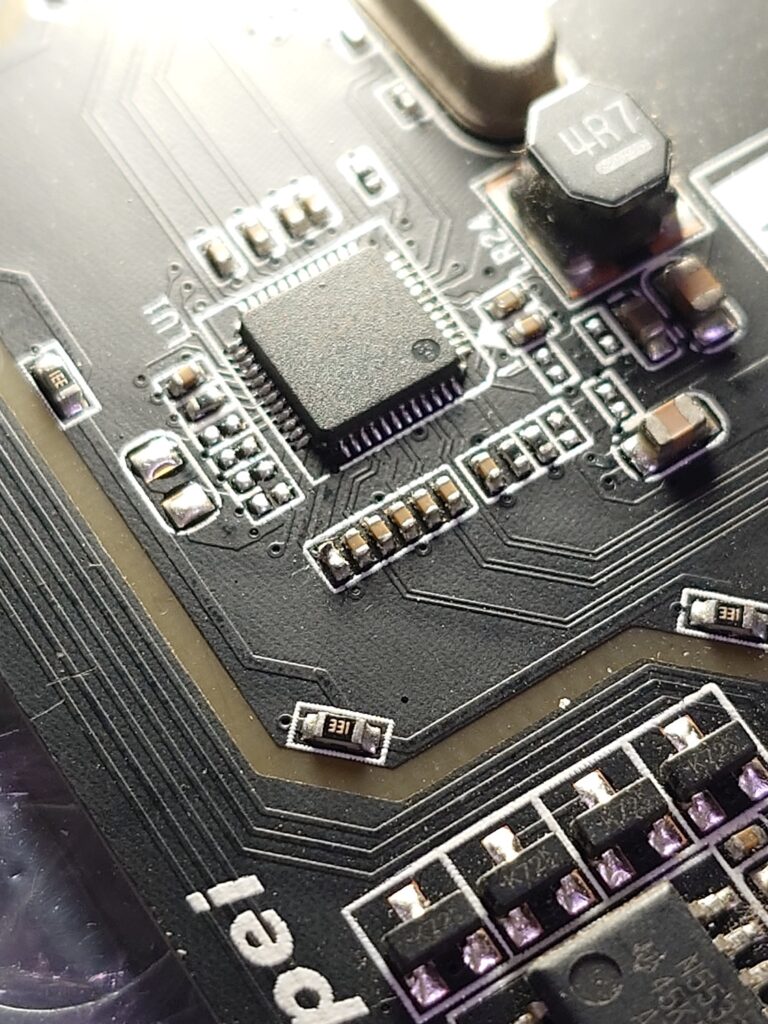

电容坏了好说，查图纸得是一个 X7R 的 16V 耐压 0.1μF MLCC 电容，这规格还算常见，遂从之前拆过的米家智能插座 3 里面随便找了一个尺寸合适的换了上去。

但是换了电容不解决问题，网卡固件还是损坏状态。而且不论是用 Q-FLASH 更新，还是从副 BIOS 恢复，都只会修复 BIOS 本身，而不能恢复网卡 ROM 这些固件。这也和故障的表现一致。

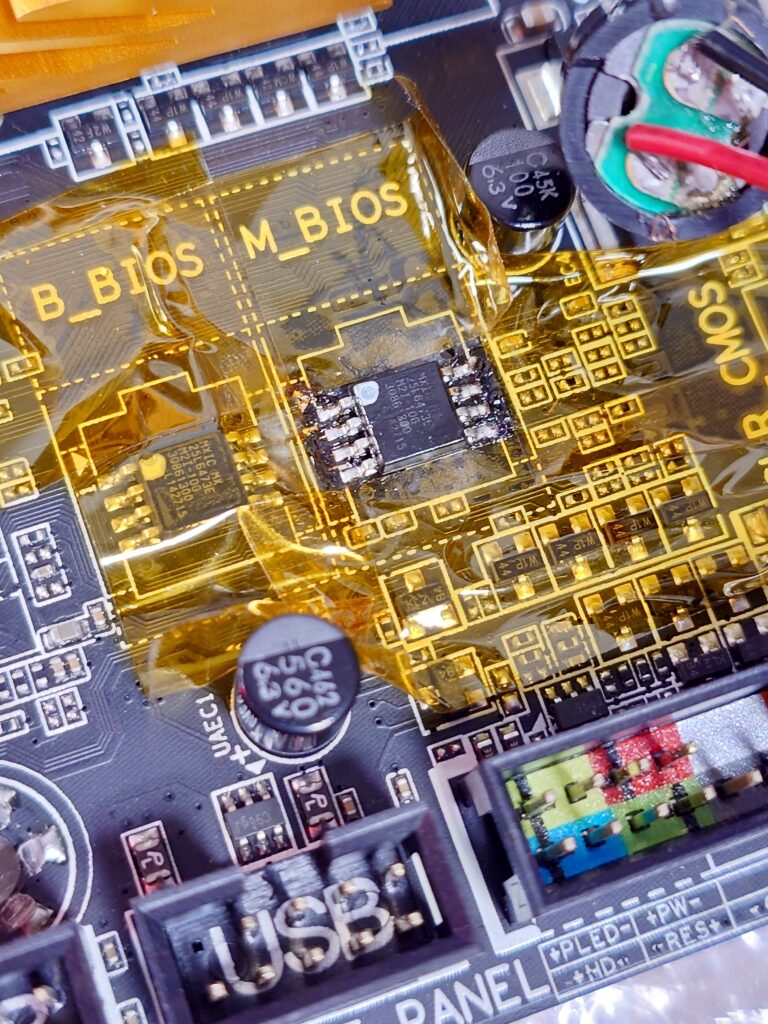

那就只能编程器了。好，技嘉主板的另一个坑，在线刷不了。无奈，拆下来刷。

技嘉给的 BIOS 倒是完整的（8192KB），所以网卡 ROM 这些东西也都能刷进去。没记错的话，好像 MAC 也是烧录在里面的，所以要改一下 MAC？

刷完之后果然恢复了，不过 PBA 依然是异常值，或者说默认值。查了一下这个东西的作用，好像也不影响什么，干脆就不管它了。

至此，维修结束。
